HTC Wizard: Rozebraný do posledního šroubečku

Totalní rozebrání MDA Varia !SmartMania vám přináší exkluzivní fotografie z rozebírání MDA Varia (Qtek 9100, HTC Wizard). Náš čtenář JuriG pro vás svého miláčka rozebral do posledního šroubku, celý postup pečlivě nafotil a vy se díky němu můžete podívat, jak vlastně toto velmi oblíbené PocketPC vypadá zevnitř. K samotnému \“otevření“ a složení Wizarda je potřeba vlastnit několik speciálních nástrojů (šroubováčky Torex T5X40 a Philip #0, pinzeta, plastová pomůcka, elektrostatické rukavice…), šikovné české ručičky si ale poradí i s tím, co dům dá Cool, JuriG si proto vyrobil šroubovák vlastní a plastovou tyčinku nahradilo trsátko od kytary.

Upozornění: Následující text je informativního charakteru, nejedná se tedy o návod. SmartMania.cz nenese žádnou zodpovědnost za případné škody, které mohou rozebíráním vašeho zařízení vzniknout. Nezapomeňte, že jakýmkoliv neoprávněným zásahem do útrob vašeho přístroje přicházíte o záruku a tyto úkony mohou provádět pouze kvalifikované servisy. A teď už jdeme na to !

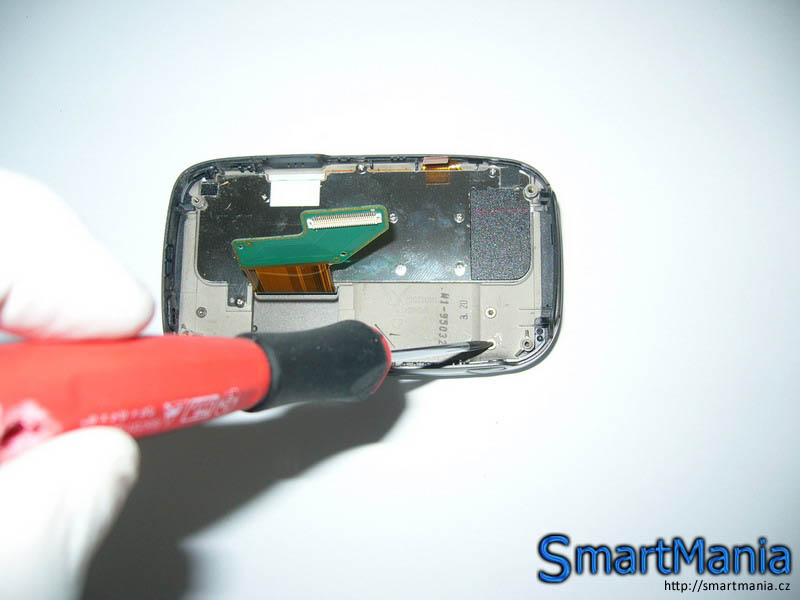

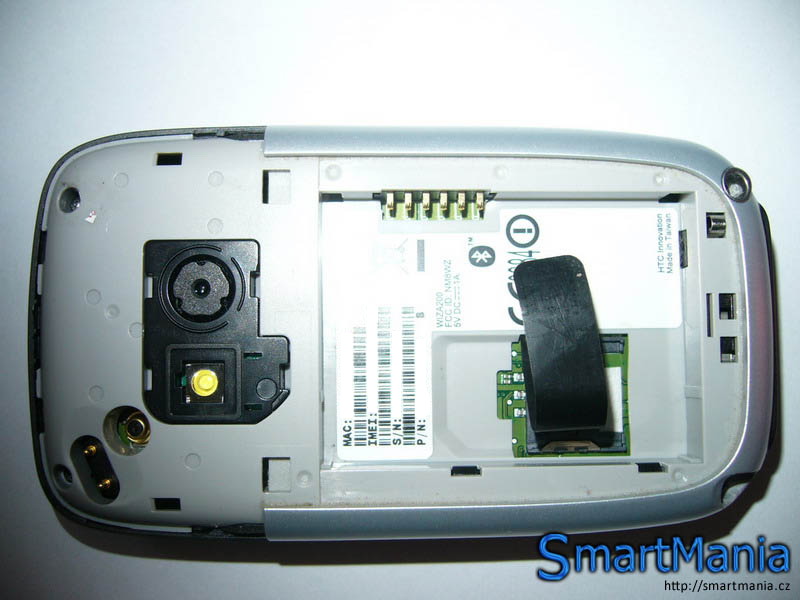

Nejprve Wizarda zbavíme stylusu, vyjmeme paměťovou kartu a gumovou krytku od externí antény. Poté vyndáme baterii a SIM kartu. Dále je potřeba sejmout plastový kryt baterie. Nyní už přichází na řadu šroubováček, kterým povolíme první čtyři šroubky. Poté se uvolní další plastová část, kterou je potřeba opatrně vyjmout.

010203

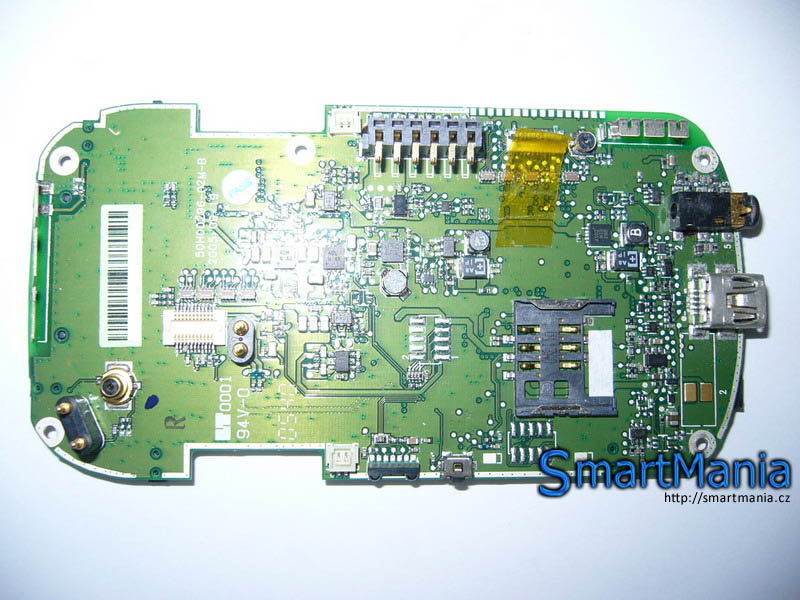

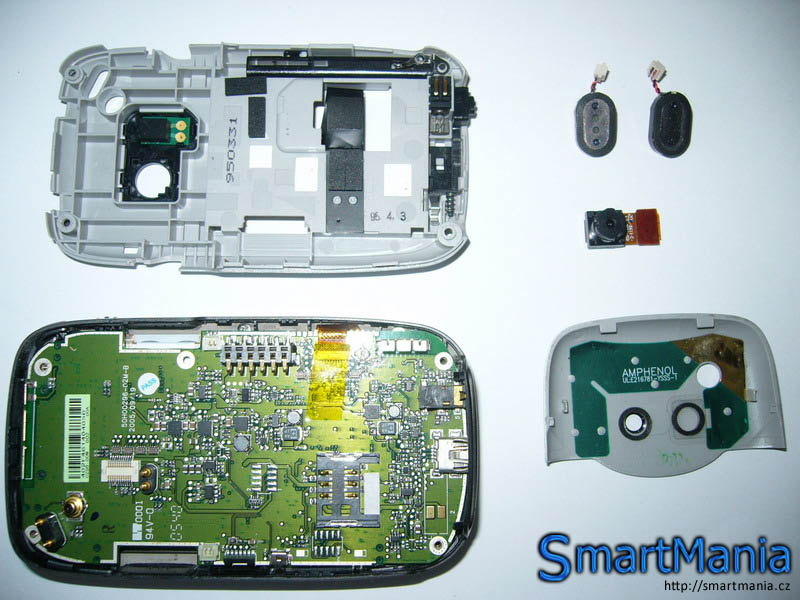

Po odstranění plastového výlisku se nám naskytne pohled na základní desku. Ta je osazena několika odnímatelnými prvky, jako kamerkou, repráčkem nebo FPC kabelem, kterým je připojena hardwarová klávesnice.

040506

070809

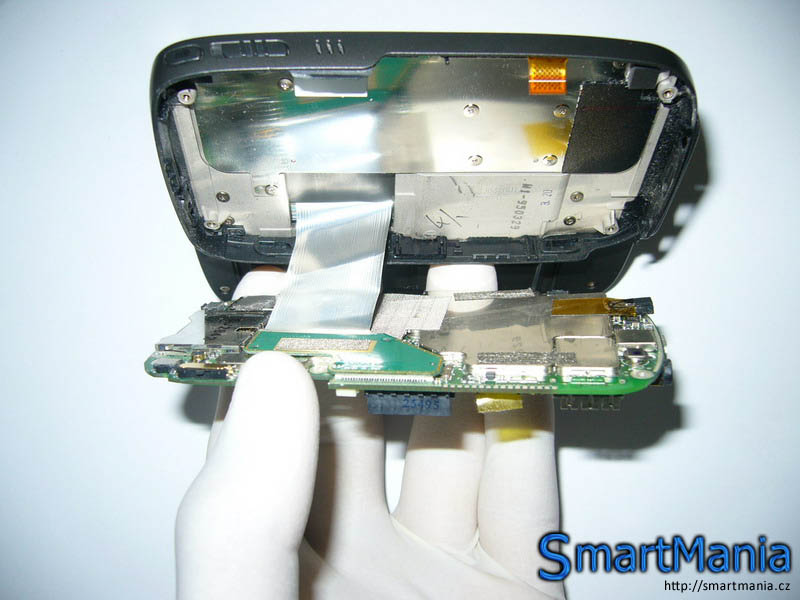

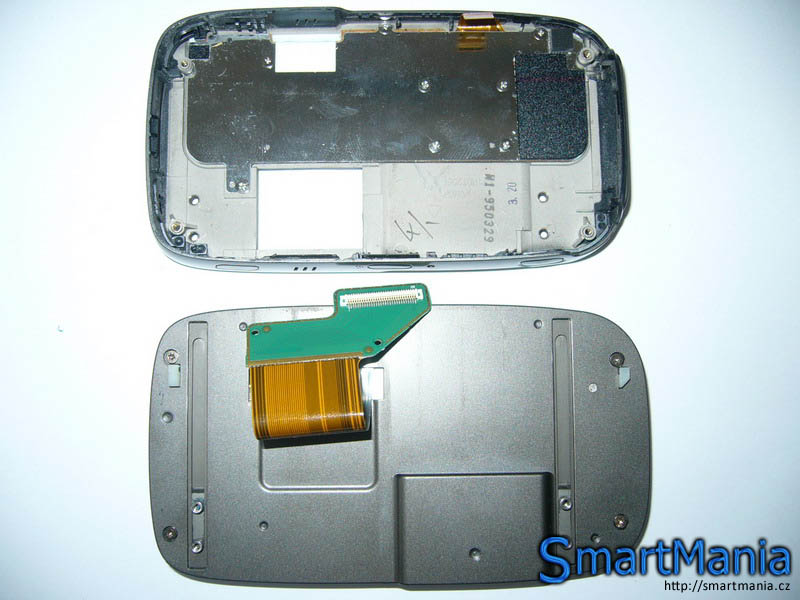

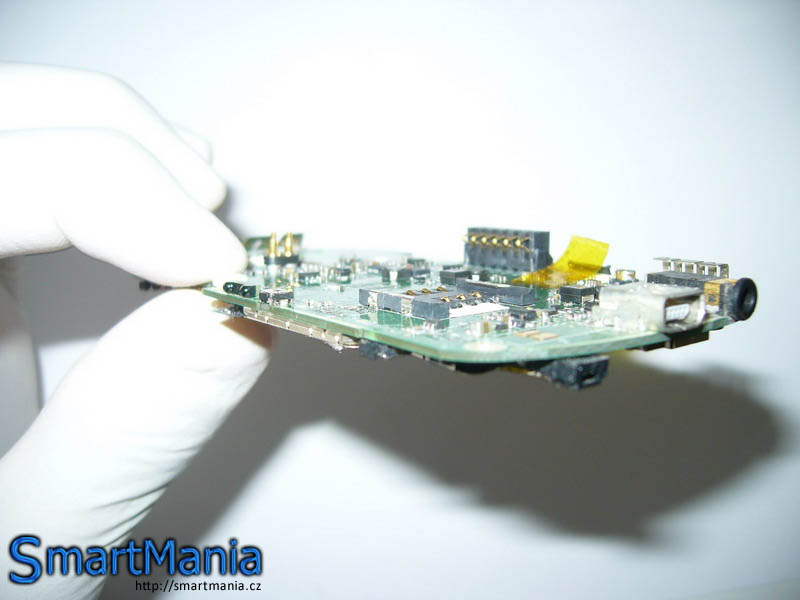

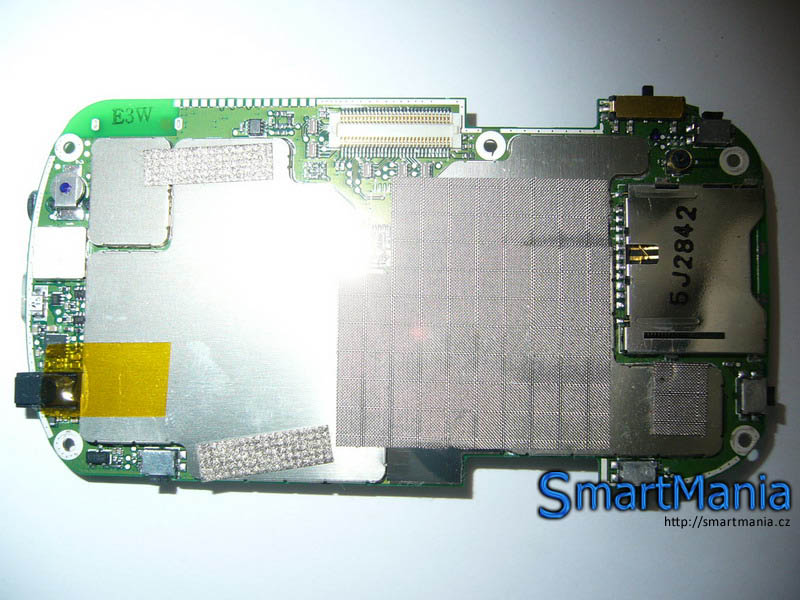

Základní desku je samozřejmě možné kompletně vyjmout. Povolením několika dalších šroubků docílíme oddělení horního krytu displeje a klávesnice.

101112

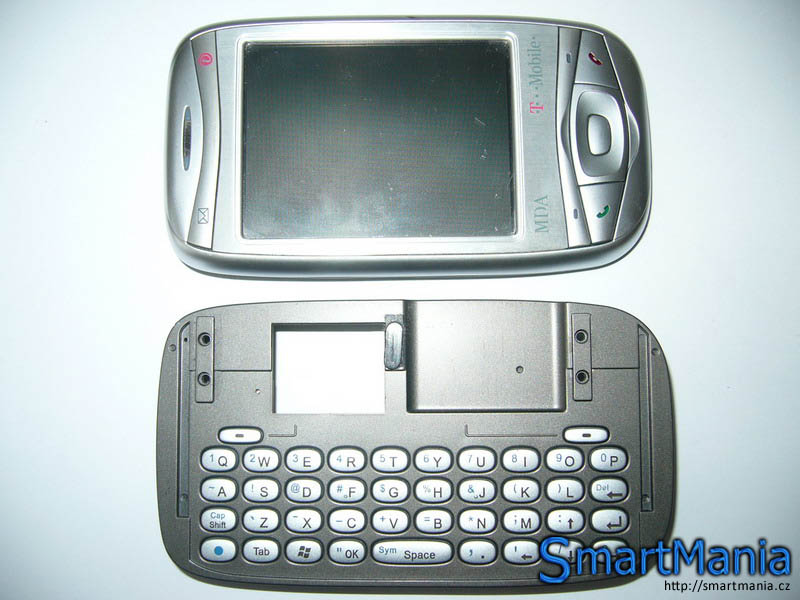

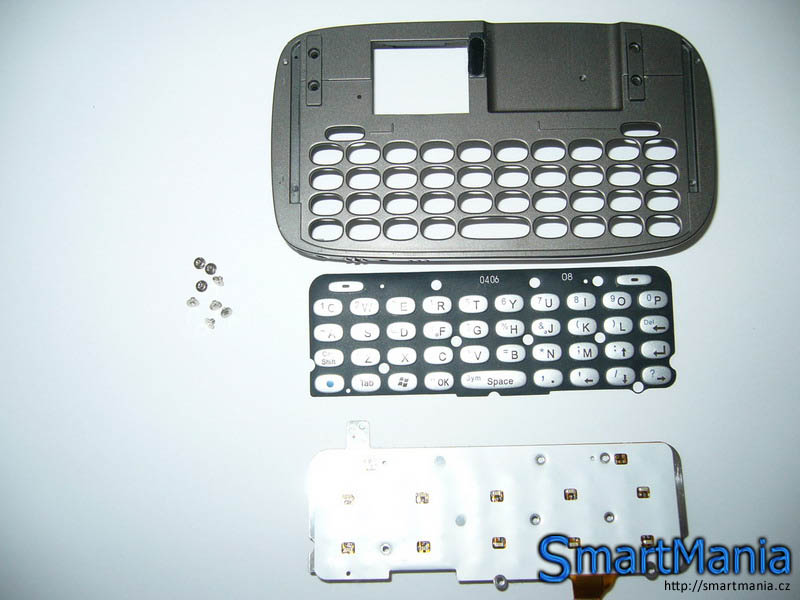

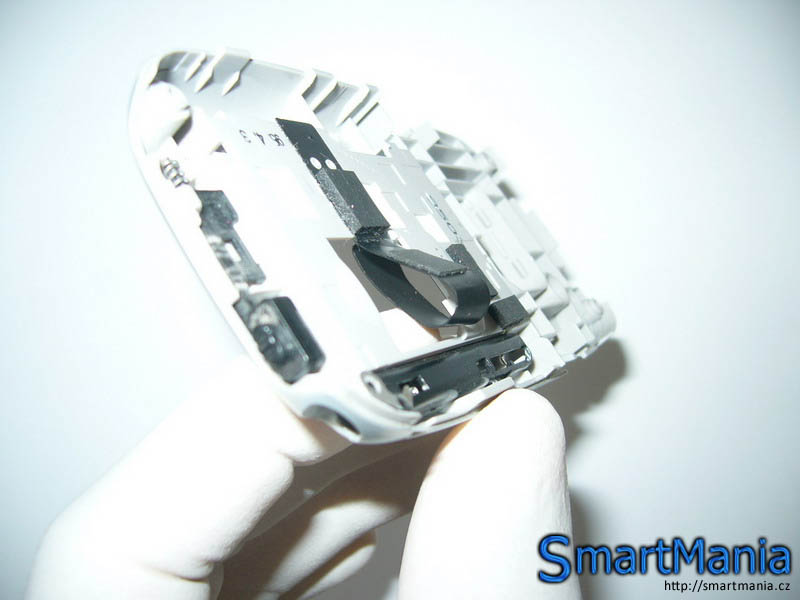

Plastový díl s klávesnicí je možné dále rozložit.

131415

161718

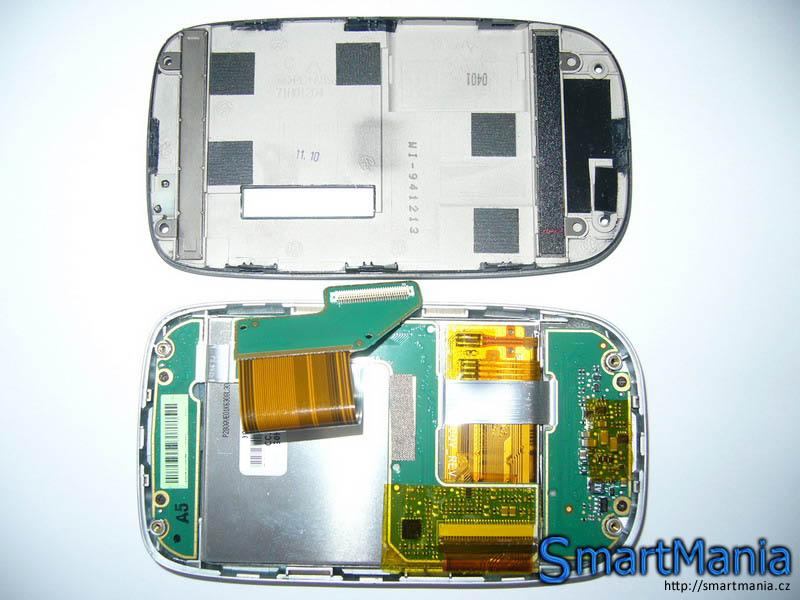

Nesmíme zapomenout ani na displej, který lze povolením několika dalších šroubků bezpečně uvolnit.

192021

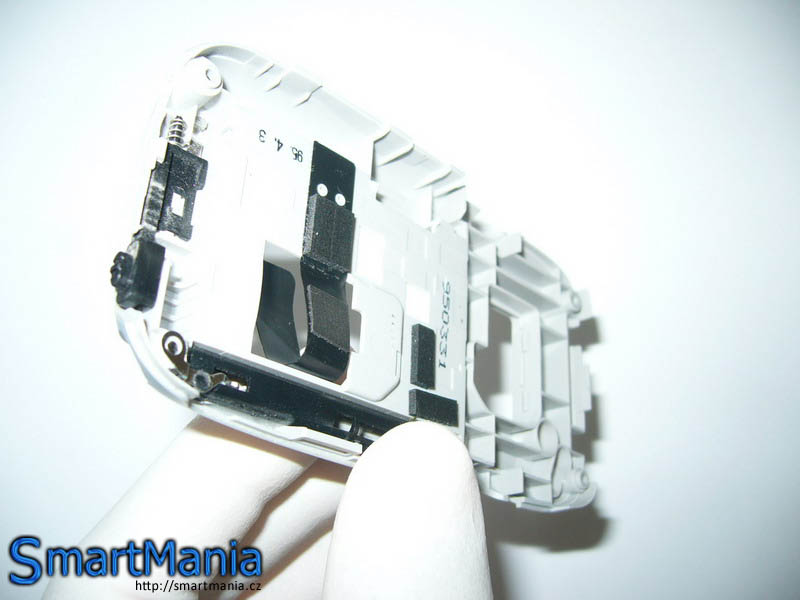

Ucelené plastové vajíčko, které nám ještě před několika desítkami minut leželo na stole, se po zásahu proměnilo v hromádku plastových dílů doplněnou řádkou šroubečků a nejrůznějších jiných dílů.

222324

Dá tohle ještě někdo dohromady ?

25

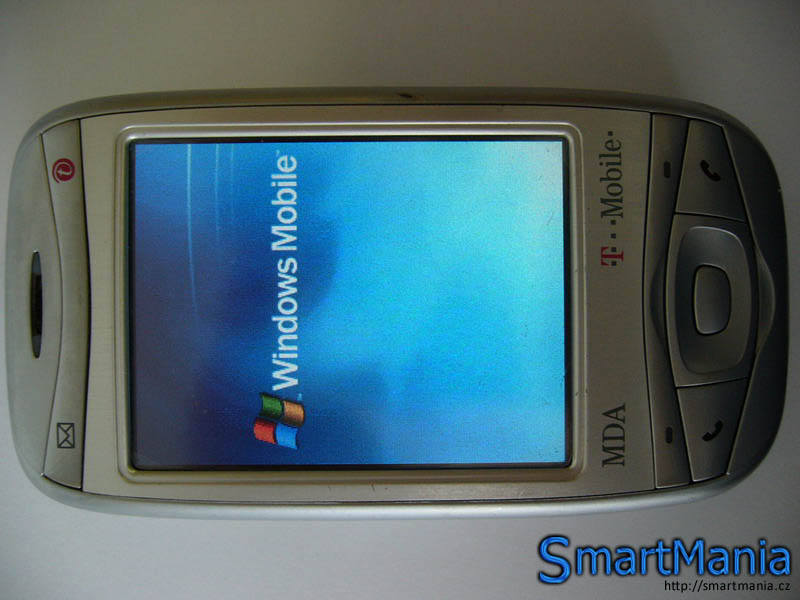

Wizard už ze svého šatníku vydal opravdu maximum, více už toho na sobě skutečně nemá. Tak a teď všechny tyhle díly zase poskládat, utáhnout šroubky, uklidit šroubovák a zařízení můžeme zase používat tak jak jsme zvyklí. Po kompletním rozložení a opětovném složení mé Vario fungovalo zcela bez problémů.

26

MDA Vario tedy šílený zásah přežilo bez trvalých následků a dodnes si spokojeně vrní v křehké ruce svého majitele. Pokud se chcete podívat na další, nepublikované fotografie, navštivte naši Galerii obrázků.
