Rozborka Galaxy S20 Ultra odhaluje, co se ukrývá za obrovským fotomodulem

Galaxy S20 Ultra je telefon, na kterém chce Samsung ukázat veškerá „nej“, která jsou za použití současných technologií možná. Jednou z největších vymožeností tohoto telefonu je fotoaparát schovaný za patrně největším fotomodulem, který jsme měli tu čest u mobilních telefonů vidět. Redaktoři serveru iFixit provedli u tohoto telefonu kompletní rozborku, aby se nejen na zmíněný fotoaparát podívali podrobněji.

Galaxy S20 Ultra Teardown: These Cameras are CRAZY!!!

Nepřehlédněterecenze Samsung Galaxy S20 Ultra: telefon bez kompromisů

Galaxy S20 Ultra: co se ukrývá za rozměrným fotomodulem?

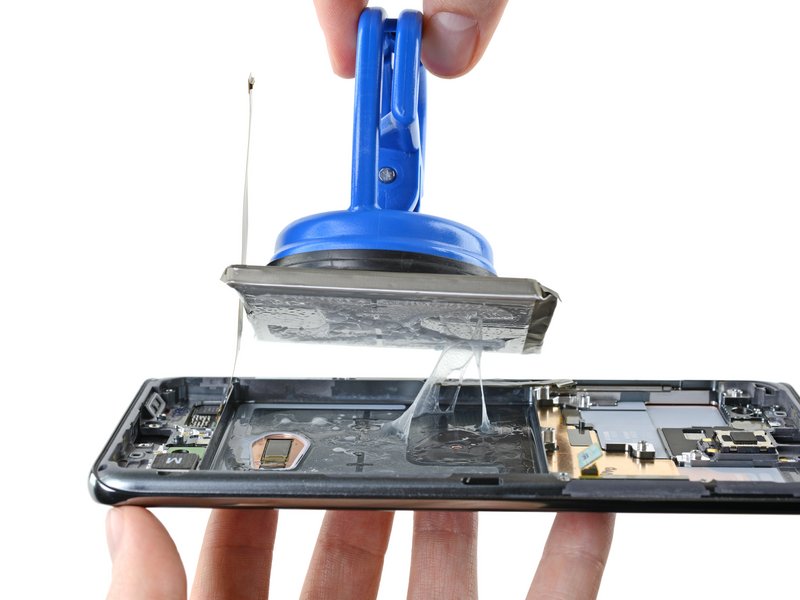

Na samotné konstrukci telefonu nenacházíme žádné zvláštnosti, jedná se o klasický slepenec kovového rámečku se dvěma skleněnými plochami, které je zapotřebí oddělit za pomoci horkovzdušné pistole. Jakmile se dostanete dovnitř, jsou další kroky poměrně jednoduché – vnitřní komponenty při sobě drží buď tradičními šroubky nebo jednoduše rozpojitelnými konektory. Pouze akumulátor vyžaduje zvláštní péči, neboť je k šasi telefonu přichycen lepidlem.

s20 ultra 2
Rozborka Galaxy S20 Ultra (zdroj: ifixit.com)

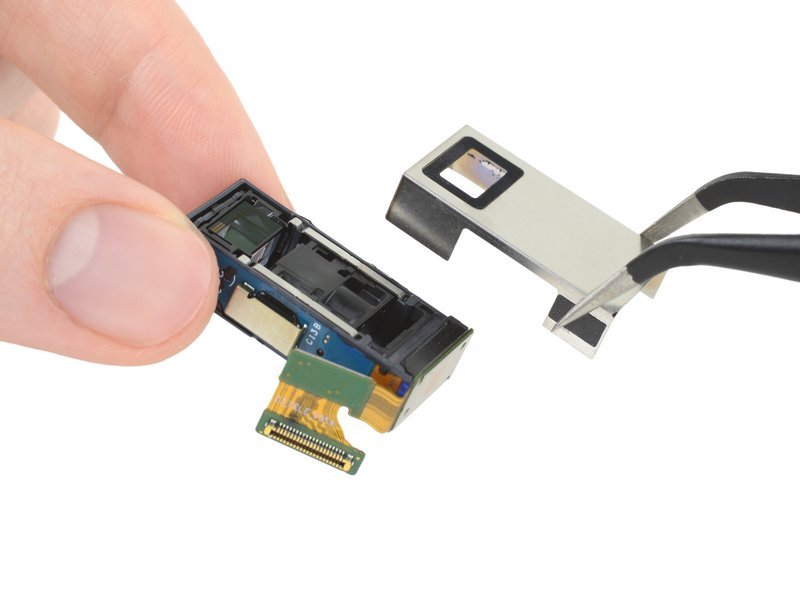

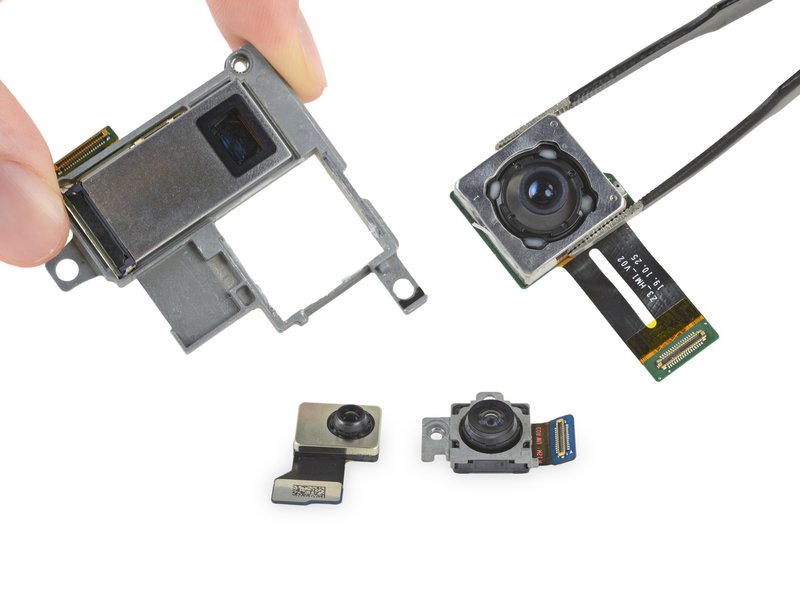

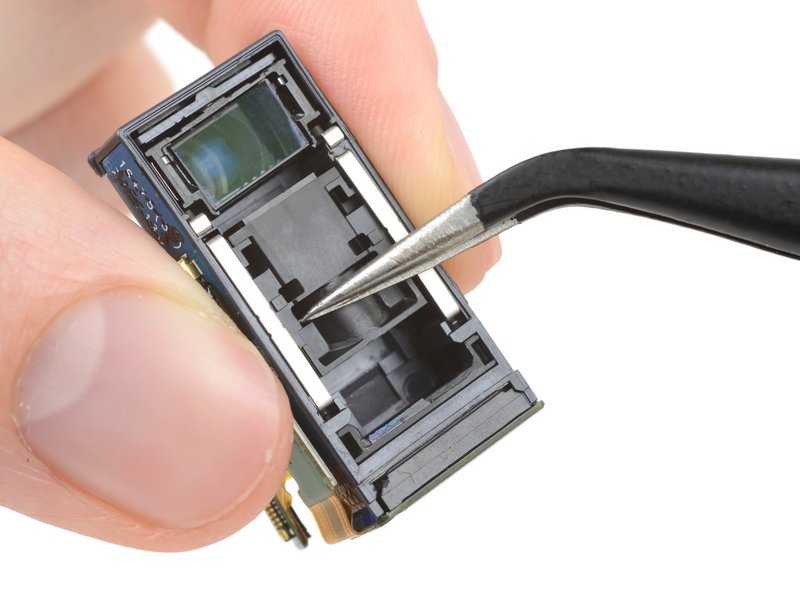

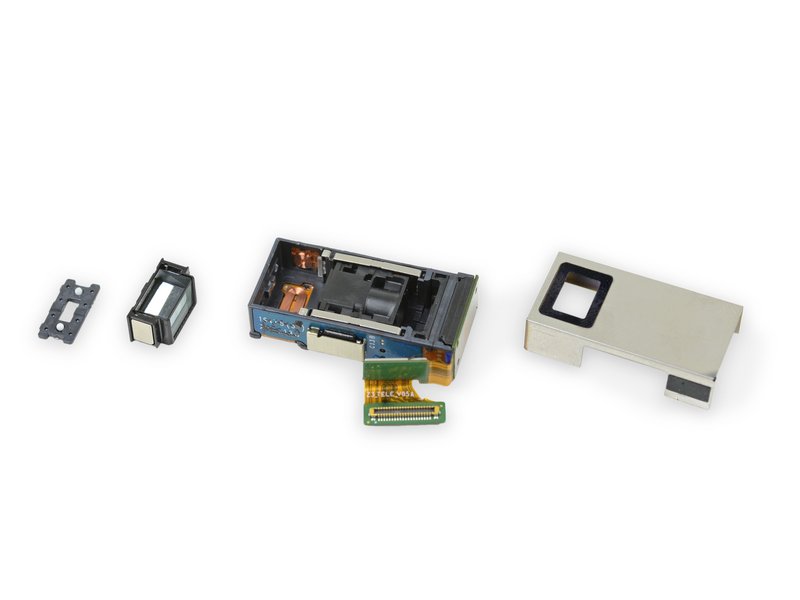

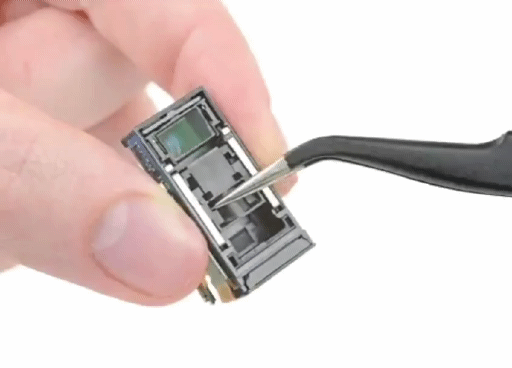

Nejzajímavějším prvkem je jednoznačně hlavní fotoaparát, který se skládá ze čtyř samostatných kamer. Nejpůsobivější je řešení přibližovací 108Mpx kamery se schopností až 100x „zoomu“; tento snímač je součástí 8,8mm tenkého modulu umístěného do telefonu podélně. Světlo na čip se láme o 90° skrze optický hranol, Samsungu se navíc povedlo do tohoto modulu vměstnat optickou stabilizaci.

stab
Rozborka Galaxy S20 Ultra (zdroj: ifixit.com)

Redakce iFixit udělila Samsungu Galaxy S20 Ultra skóre rozebiratelnosti 3 z 10, což znamená, že jakákoliv rozborkách v domácích podmínkách s sebou nese určitou dávku rizika. Na druhou stranu, jakmile se do útrob telefonu dostanete, najdete množství do jisté míry modulárních komponent. Složitější je výměna baterie nebo displeje.
