Přehled paměťových karet

Koupíte-li jakýkoli smartphone, pak v základním balení najdete i paměťovou kartu. Ta bývá, bohužel, nízké kapacity (16 nebo 32 MB). Po čase zjistíte, že s takovou kartou zkrátka nevystačíte. Důvod je jasný – programy, hry, fotografie – to vše (a nejen to) zabírá na paměťové kartě (dále jen PK) nějaký ten megabyte a interní paměť přístroje není vhodné aplikacemi zaplňovat. Procesor má pak více práce s organizací volné paměti, což vede k rychlejšímu vybíjení baterie. Dnes je slot na PK i v mobilních telefonech střední třídy a není jen výsadou smartphonů, jako tomu bylo dříve a proto by bylo dobré udělat přehled PK, se kterými se lze u mobilních telefonů a kapesních počítačů setkat.

Jakou kartu koupit?
Jaký typ PK příslušný mobilní telefon podporuje bývá uvedeno buď přímo na těle přístroje (na zdířce slotu), nebo v technických specifikacích (v manuálu). Takže co se týče typu PK, vybírat si nemůžete. Otázkou zůstává, s jakou kapacitou PK si vystačíte. Tady je důležité si ujasnit, pro jaké účely bude smartphone sloužit (mimo telefonní funkce samozřejmě). K instalaci několika programů a her vystačíte pohodlně s PK 128MB. K poslechu muziky ve formátu mp3, případně k přehrávání filmů považuji za minimum PK kapacity 512MB, doporučuji však sáhnout rovnou po variantě 1GB.

Co se značky PK týká, je vhodné sáhnout po osvědčených výrobcích jakými jsou: SanDisk, Pretec, Kingston, PQI, nejlepší poměr cena/výkon nabízí PK fy Transcend. Ještě připomenu, že vzhledem k mnohem vyšší ceně (řádově o 30-50%) nemá význam kupovat PK s přídomky Extreme, Ultra II či Extreme III, které nabízí SanDisk. Tyto karty se vyznačují velkými rychlostmi čtení a zápisu a jsou testovány v extrémních podmínkách, hodí se tedy profesionálním fotografům, kteří potřebují rychlé ukládání pořízených snímků (třeba v nekomprimovaném formátu RAW).

Jednotlivé typy PK
Nabídka PK je dnes opravdu rozsáhlá a dalo by se říci i nepřehledná. Zaměřím se jen na typy, které se vyskytují u smartphonů nebo PDA (MDA). Stranou tedy ponechám dnes již odstupující typ SmartMedia, miniaturní 1“ disky MicroDrive a společný projekt fy Olympus a Fuji – karty eXtreme Data (xD), které jsou nástupcem karet SmartMedia.

Compact Flash ®(CF®)

Dnes nejrozšířenější PK byla uvedena roku 1994 fy SanDisk. Jedná se o zapouzdřené paměťové médium a je tedy odolnější nežli typ SmartMedia). Vyrábí se ve dvou variantách – CF Type I a Type II, které se odlišují nejen tloušťkou, ale i maximální dostupnou kapacitou (velkokapacitní bývají Type II). Přestože jsou CF karty nejstarší a rozměrově největší PK, mají oproti modernějším typům stále co nabídnout. Hlavní výhodou jsou velké dostupné kapacity (dnes až 8GB), další zbraní oproti konkurenci je nízká cena v přepočtu za 1MB. Zmíněné velké rozměry znemožňují použití u mobilních telefonů, lze se ale s nimi setkat u mnoha PDA (Acer n50, Asus MyPal A620 BT, Asus MyPal A716, Dell Axim X50v…).

Orientační ceny karet CF:

256 MB – 750 Kč, 512 MB – 1 200 Kč, 1 GB – 2 000 Kč, 2 GB – 5 000 Kč, 4 GB – 9 500 Kč, 8 GB – 23 000 Kč

Technické specifikace:

Rozměry (v x š x t) [mm], hmotnost
Type I36,4 x 42,8 x 3,3
Type II36,4 x 42,8 x 5,5
Hmotnost11,4g (Type I)
Kapacita
Type I32MB – 2GB
Type II1GB – 8GB
Rychlost čtení/zápisu
Čteníaž 9MB/s (rychlost 60x)
Zápisu7MB/s
Spolehlivost
ECCAno
Počet vloženímin. 10 000x
Doba zachování dat100 000 h
Výdrž> 1 000 000 h
Napájení
Pracovní napětí3.3V/5V +/- 10%
Rozhraní50-ti pinové
Spotřeba energie
Čtení3.3V: 50 mA (max)5V: 65 mA (max)
Zápis3.3V: 50 mA (max)5V: 65 mA (max)
Pohotovost3.3V: 0.2 mA5V: 0,5 mA
Odolnost
Otřesy2000 G
Vibrace15-G \”špička-špička\”
Pracovní teplota0°C to 60°C
Teplota uchování dat-20°C to 85°C
Přípustná vlhkost5% – 96% (max)

MultiMedia Card (MMC)

Standard MMC je výsledkem spolupráce firem SanDisk a Siemens AG/Infineon Technologies. Oficiálně první MMC karta byla představena roku 1997. Díky malým rozměrům a dostatečné kapacitě (dnes max. 2 GB) najdeme slot na tyto karty u mnoha mobilních telefonů nebo PDA. Loni společnost Kingston oznámila nový standart MMC 4.0 s vnitřní strukturou MLC (Multi Level Cells). Karty MMC s touto novou technologií budou umožňovat zápis dat rychlostí až 18 MB/s a číst dokonce celými 20 MB/s. Tento typ PK je předchůdcem dnes nejrozšířenějšího a nejperspektivnějšího typu – karet SecureDigital (SD). Často se setkáváme se sloty označené SD/MMC, které přijmou jak MMC, tak i SD kartu.

Příklady aplikací:

Mobilní telefony: Siemens SL 45 (i), Nokia 6230 (i), Nokia 3650 a 3660, Nokia 6600, Nokia N-Gage a N-Gage QD, Siemens SX1

Pocket PC: Asus MyPal A716, MDA I, MDA II…

Orientační ceny karet MMC:

128 MB – 420 Kč, 256 MB – 700 Kč, 512 MB – 1 150 Kč, 1 GB – 2 150 Kč

Technické specifikace:

Rozměry, hmotnost, kapacity
Rozměry (v x š x t) [mm]32 x 24 x 1,4
Hmotnostmax. 1,5g
Kapacity16MB – 2 GB
Rychlost čtení/zápisu
Čtení (stálé, nárazové)1,7MB/s 2,5MB/s
Zápisu (stálém, nárazovém)0,4MB/s 2,5MB/s
Spolehlivost
ECCAno
Počet vloženímin. 10 000x
Doba zachování dat100 000 h
Výdrž> 1 000 000 h
Napájení
Pracovní napětí2,7V – 3,6V
Rozhraní7-mi pinové
Spotřeba energie
Čtenímax. 33 mA
Zápismax. 35 mA
Pohotovost50 mA
Odolnost
Otřesy1000G
Vibrace15-G \”špička-špička\”
Pracovní teplota-20°C to 85°C
Teplota uchování dat-40°C to 85°C
Přípustná vlhkost8% – 95%

Reduced-Sized MultiMedia Card (RS-MMC)

Najdete-li u některého zařízení slot na RS-MMC karty, pak vězte, že se jedná o miniaturizovanou verzi MMC karet. Tento typ je jedním z nejnovějších na poli PK a své uplatnění nachází zejména u nových mobilních telefonů. Rozměry karty se snížily opravdu výrazně, téměř na polovinu. Ke každé RS-MMC je v balení přidána redukce, která umožňuje použití RS-MMC karty u každého zařízení disponující MMC slotem. Pod zkratkou RS-DV-MMC se skrývá Reduced Sized-Dual Voltage MMC. Tato technologie je produktem fy Samsung a přináší velkou výhodu oproti běžným RS-MMC kartám , kterou je nižší, téměř poloviční, odběr elektrické energie. Nevýhodou jsou naopak mnohem vyšší ceny v porovnání s běžnými kartami RS-MMC.

Příklady aplikací:
Mobilní telefony: Siemens S65, Siemens M75, CX 75 a S75, Nokia 6630 (RS-MMC DV), Nokia 7610…

Orientační ceny karet RS-MMC (RS-MMC DV):

128 MB – 460 (820) Kč, 256 MB – 750 (1450) Kč, 512 MB – 1 380 (3600) Kč

Rozdíly RS-MMC oproti původnímu standardu MMC:

Rozměry, hmotnost, kapacity
Rozměry (v x š x t) [mm]18 x 24 x 1,4
Rozměry s použitím adaptéru32 x 24 x 1,4
Hmotnost0,8 g
Kapacity128MB – 1GB
Spotřeba energie<;/td>

Čtení (RS-MMC, RS-DV-MMC)max. 33 mA (20mA)
Zápis (RS-MMC, RS-DV-MMC)max. 35 mA (25mA)
Pohotovost50 mA
Odolnost
Otřesy2000G
Vibrace15-G \”špička-špička\”

Memory Stick™ (MS™)
Tento typ PK byl roku 1999 patentován jako obchodní značka firmy Sony Corporation a tak slot na tento typ najdeme téměř výhradně u výrobků této značky (výjimkou jsou některé digitální fotoaparáty značky Samsung a Minolta). Jedná se o nejdražší PK vůbec. Maximální kapacita karet Memory Stick byla vnitřní architekturou omezena na, dnes nedostačujících, 128 MB. Proto Sony zavedla neobvyklou technologii – Memory Stick Select, která umožňovala zvýšení kapacity na dvojnásobek, tedy na 256 MB. V principu se jednalo o dvě nezávislé 128 MB karty se společnými konektory. Ne vnějším obalu karty byl umístěn přepínač, který určoval, která z karet je právě zařízením využívána. Po zaplnění jedné karty stačí kartu vyjmout a přepínačem “aktivovat“ kartu druhou.

Karty MS PRO jsou výsledkem spolupráce mezi SONY a největším producentem flash pamětí – firmou SanDisk. MS PRO byly ohlášeny 7.1.2003 a to hned s kapacitou 1 GB, ale bez zpětné kompatibility s klasickými kartami MS. Maximální kapacita tohoto formátu je zatím 4GB, v budoucnu lze očekávat růst kapacity až na hranici 32 GB. Stejně jako se zvýšily kapacity MS PRO, tak vzrostly i jejich přenosové rychlosti, které jsou maximálně 20 MB/s.

U karet MS Duo/PRO Duo je velikost redukována o celých 43% ( na 31x20x1,6 mm) a proto řada komunikátorů Sony Ericsson P800-P910i využívá právě těchto karet. MS Duo jsou dostupné v kapacitách 64 MB a 128 MB. Karty MS PRO Duo jsou, co se přenosových rychlostí týká obdobou karet MS PRO. Jsou dostupné v kapacitách 128 MB – 2 GB. U novějších typů MS karet se stále častěji setkáváme s nápisem Magic Gate na těle karty. Jedná se o název technologie, která umožňuje ochranu autorských práv digitálního záznamu přenášeném na PK.

Příklady aplikací:
Mobilní telefony: Sony Ericsson S700i, K750i, řada komunikátorů Sony Ericsson P800, P900 a P910i
PocketPC: Sony Clié

Orientační ceny karet Memory Stick:

Memory Stick: 64 MB – 500 Kč, 128 MB – 750 Kč

Memory Stick PRO: 128 MB – 850 Kč, 256 MB – 1 300Kč, 512 MB – 1 800 Kč, 1 GB – 3 500 Kč, 2 GB – 7 000 Kč, 4 GB – 15 200 Kč

Memory Stick Duo: 128 MB – 1 100 Kč

Memory Stick PRO Duo: 128 MB – 950 Kč, 256 MB – 1 200 Kč, 512 MB – 1 950 Kč

Srovnání karet Memory Stick a Memory Stick PRO:

Memory StickMemory Stick PRO
Rozměry, hmotnost, kapacity
Rozměry (v x š x t) [mm]21,45 x 50 x 2,821,45 x 50 x 2,8
Hmotnost3,9g3,9g
Kapacity32MB – 128MB128MB – 1GB, 2GB, 4GB
Napájení, spotřeba, rychlosti čtení
Napájení2,7 – 3,6V2,7 – 3,6V
Průměrná (čtení/zápis)45mA20mA
Pohotovost130 mA130 mA
Max.přenosová rychlost2,5MB/s20MB/s
Spolehlivost
Počet vložení10 000 cyklů10 000 cyklů
Odolnost
Otřesy3000G3000G
Vibrace15-G \”špička-špička\”15-G \”špička-špička\”
Ostatní parametry
Pracovní teplota-5°C to 65°C-5°C to 65°C
Teplota uchování dat-40°C to 100°C-40°C to 100°C
Přípustná vlhkost5% – 90%5% – 90%

Secure Digital ™ (SD™)

Nejrozšířenější a nejperspektivnější typ PK vůbec Tento standard byl uveden na trh roku 2001 díky spolupráci firem Panasonic, Toshiba a SanDisk. Součástí karty je řadič. Rozměrově i technicky jde o velmi podobnou kartu jako MMC, jehož je SD vylepšená druhá generace. Maximální dostupná kapacita je dnes 2 GB, špičkou pro tento formát bude 32 GB. SD karty se rozměrově (až na tloušťku) od karet MMC neliší. Disponují ale navíc technologií ochrany autorských práv v souladu se standardem SDMI. Další odlišností je malý mechanický přepínač na levém boku karty, kterým lze kartu uzamknout a zabránit tak zápisu, případně nechtěnému smazání důležitých dat. Oba formáty jsou docela odolné, karty jsou zapouzdřeny a vydrží pád ze 4 metrů bez jakýchkoliv následků.

Příklady aplikací:
Mobilní telefony: Motorola MPx200, Eurotel Smartphone…
PocketPC: MDA I-III, MDA Compact…

Kompatibilita SD a MMC karet
Kartu MMC lze používat i v zařízení, které je primárně určeno pro SD karty. SD karty mají 9-ti pinové rozhraní naproti tomu karty MMC rozhraní 7-mi pinové, dále mají SD karty větší tloušťku a proto je nelze vložit a používat u zařízení, která jsou vybaveny sloty na MMC karty.

Novinka Secure Digital™+
Zatím poslední zajímavost z oblasti SD karet byla představena na veletrhu CES 2005 v Las Vegas firmou SanDisk. Novinkou je integrovaný USB konektor přímo v těle karty. Jedná se o velmi elegantní a praktické řešení, díky které lze oželet čtečku PK – při zaplnění karty ji stačí z přístroje vyjmout, propojit ji USB kabelem a data z karty pohodlně a díky podpoře USB 2.0 rychle zkopírovat na pevný disk PC.

Orientační ceny karet SD:

128 MB – 450 Kč, 256 MB – 750 Kč, 512 MB – 1 170 Kč, 1 GB – 2 300 Kč, 2 GB – 6 600 Kč

Technické specifikace:

Rozměry, hmotnost, kapacity
Rozměry (v x š x t) [mm]32 x 24 x 2,1
Hmotnostmax. 2,0g
Kapacity32MB – 2 GB
Rychlost čtení, zápisu
Rychlost čteníaž 10MB/s
Rychlost zápisumax. 9MB/s
Spolehlivost
ECCAno
Počet vloženímin. 10 000x
Doba zachování dat100 000 h
Výdrž> 1 000 000 h
Napájení
Pracovní napětí2,7V – 3,6V
Rozhraní9-ti pinové
Spotřeba energie
Čtení<33 mA
Zápis<35 mA
Pohotovost<100 mA
Odolnost
Otřesy1000G
Vibrace15-G \”špička-špička\”
Pracovní teplota-0°C to 60°C
Teplota uchování dat-20°C to 85°C
Přípustná vlhkost8% – 95%

miniSecure Digital™ (miniSD™)
Jedná se o zmenšenou variantu SD karet, ve skutečnosti tvoří karty miniSD jen 37% objemu svého předchůdce. Daní za tuto miniaturizaci je však absence přepínače, který u karet SD umožňoval ochranu dat. miniSD karty se používají především u nových typů mobilních telefonů. Součástí balení každé miniSD karty je i adaptér, umožňující použití karty i v běžnějším SD slotu. Dnešní maximální dostupná kapacita těchto karet je 1 GB.

Příklady aplikací:
Mobilní telefony: Motorola MPx 220, Eurotel Smartphone II (SPV C 500), SPV C550,…

Orientační ceny karet miniSD: 128 MB – 550 Kč, 256 MB – 830 Kč, 512 MB – 1 200 Kč

Rozdíly miniSD oproti kartám SD:

Rozměry, hmotnost, kapacity
Rozměry (v x š x t) [mm]21,5 x 20 x 1,4
Hmotnost1,0g
Kapacity64 MB – 1 GB
Rychlost zápisu, přenosu dat
Přenosová rychlost rozhraníaž 10MB/s
Stálá rychlost zápisumax. 8MB/s
Napájení
Pracovní napětí2,7V – 3,6V
Rozhraní11-ti pinové
Ostatní parametry
Pracovní teplota-25°C to 85°C
Teplota uchování dat-40°C to 85°C
Přípustná vlhkost8% – 95%

Trans Flash™ (T-Flash™, microSD)
PK Trans Flash™, novinka roku 2004, jsou nejmenšími PK na trhu. Vycházejí z konceptu miniSD karet a jsou koncipovány jako, v budoucnu, nejpoužívanější paměťové médium u moderních multimediálních mobilních telefonů a komunikátorů. Za vývojem karet Trans Flash stojí společnosti Motorola (která nové telefony vybavuje sloty právě na tyto karty) a SanDisk, která jako jediná karty produkuje.

Během třetího čtvrtletí tohoto roku má dojít ke změně označení karet z Trans Flash na microSD. Karta je se svými rozměry (15 x 11 x 1mm) objemově téměř 4x menší, než doposud nejmenší používaná PK – miniSD. Stejně jako karty MMC 4.0. využívají T-Flash technologie NAND MLC Flash (vyráběné 90-ti nm technologií s 32-bitovým řadičem). Díky adaptéru SD bude možno kartu použít i u zařízení se slotem pro SD karty. Karty jsou dnes dostupné v kapacitách 64 MB – 256 MB.

Příklady aplikací:
Mobilní telefony: Motorola E398, A1000, V635…

Orientační ceny karet T-Flash: 64 MB – 500 Kč, 128 MB – 650 Kč, 256 MB – 900 Kč

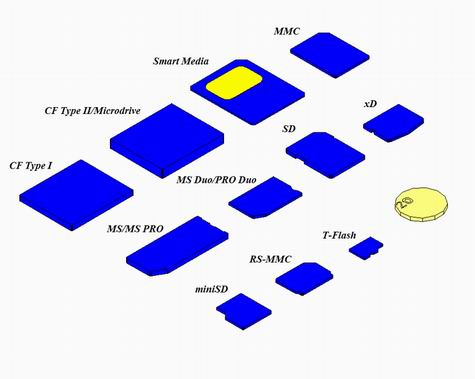

Srovnání velikostí všech typů PK
V přehledu jsou sice u každého typu PK uvedeny přesné rozměry, ale z tolika čísel si lze těžko představit, o kolik je daný typ PK větší (či menší) než typ druhý. Proto jsem připravil ilustrativní obrázek, který ukazuje vývoj miniaturizace těchto paměťových médií. Karty jsou seřazeny chronologicky, pro představu je v obrázku i jednoduchý model dvacetikoruny.

Radek Mikudík
