Jak vypadá Motorola MPx200 zevnitř ?

Přinášíme vám exkluzivní fotografie a postup od našeho čtenáře mireczka, který se rozhodl prozkoumat svou Motorolu MPx200, a vše také pečlivě nafotil, pojďme se tedy společně podívat, jak na to. Upozorňujeme, že nejsme zodpovědní za žádné škody, které si způsobíte na svém telefonu, pokud se pustíte do jeho rozebírání. V odborných servisech je samozřejmě postup k rozebrání zcela odlišný, nezapomeňte také na to, že neopatrnou manipulací či špatným dotekem můžete telefon poškodit díky statické elektřině. Ani v tomto případě neplatí pravidlo \“Co nejde silou, půjde ještě větší silou\“. Tento text je pouze informativní, k rozebrání byl použit telefon s prasklým displejem a nefunkční elektronickou částí.

K rozebrání telefonu byl použit šroubovák Torx ,,hvězdička,, o velikosti 5 a dva obyčejné šroubováky velikosti 1,2 a 1,8.

sroubovaky

Postup rozebrání:
Nejprve sundáme zadní krytku nad baterií, poté vyjmeme baterii a sim kartu a nezapomeneme ani na paměťovou kartu. Dále uvolníme krytky na paměťovou kartu a na sluchátka (otevřeme je). a šroubovákem Torx pak uvolníme první čtyři šroubky.





Nyní budeme trochu více opatrní, protože je potřeba odklopit dva jazýčky (na obrázku ve směru šipek). Jazýčky nám drží kryt telefonu pohromadě. Jejich odklopení docílíme buď lehkým páčením směrem nahoru (můžeme zkusit zapáčit i nehtem). Pozor je potřeba dát na to, aby nedošlo k ulomení jazýčků, jsou totiž z plastu a tak jejich pevnost není zrovna nejlepší. Současně je třeba ještě vložit do rýhy mezi horní a dolní polovinou krytu další šroubováček (nebo můžeme opět zkusit nehtem) a budeme jemně tlačit, dokud nám kryt nevyskočí. Stejný postup budeme aplikovat i na druhý jazýček.

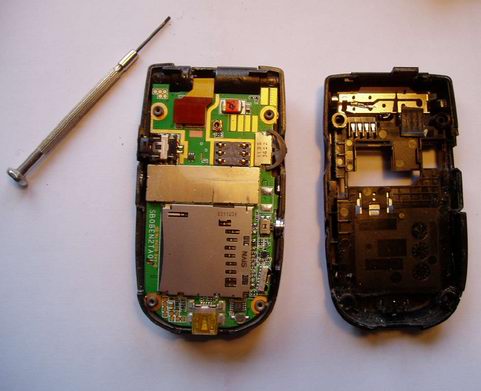

Po povolení jazýčků opatrně odpáčíme horní kryt, nezapomeňte mít odklopené krytky od sluchátek a pam.karty, jinak je totiž můžete ulomit.

Oddělený kryt



Nyní je potřeba odpojit plochý kabel, který vede k displeji. Po jeho odpojení můžete celkem snadno vyndat klávesnici a základní desku MPxky (elektroniku).

Teď budeme pokračovat v rozebírání části s displejem. Vyloupneme čtyři gumové krytky na vnitřní časti krytu, pod kterými se ukrývají šroubky.

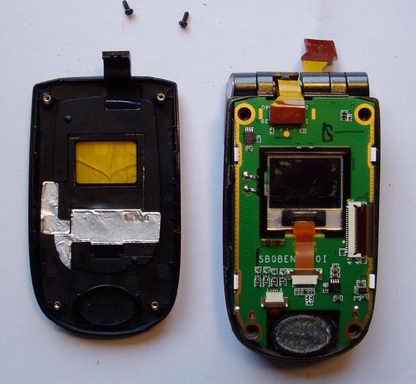

Opět vložíme šroubovák nebo nehet do vnější rýhy a lehce zapáčíme postupně z obou stran. Kryt se pak lehce oddělí a my můžeme vidět vnější displej.

Všechny fotky rozebrané Motoroly MPx200 naleznete v naší Galerii.
